注塑模具擺桿一般用在產品倒扣行程S在3mm以?xún)?nèi),空間狹小不方便做斜頂?shù)臓顩r下,設計擺桿時注意避免模具安裝時的干涉.

一. 從后模底往上安裝的方式：

1）   d1-d>0.5mm.S1-S>0.5mm

2）   H-H1>0.5mm.

3）   完全頂出后,T1-T>2mm以上,以免回位時擺桿與后模相碰,見圖釋.

以下這種形式其缺點是A面不能做斜度,容易磨損.擺桿材料按斜頂材料的選用規則,優先使用FDAC.

從下到上安裝組裝圖如下所示:

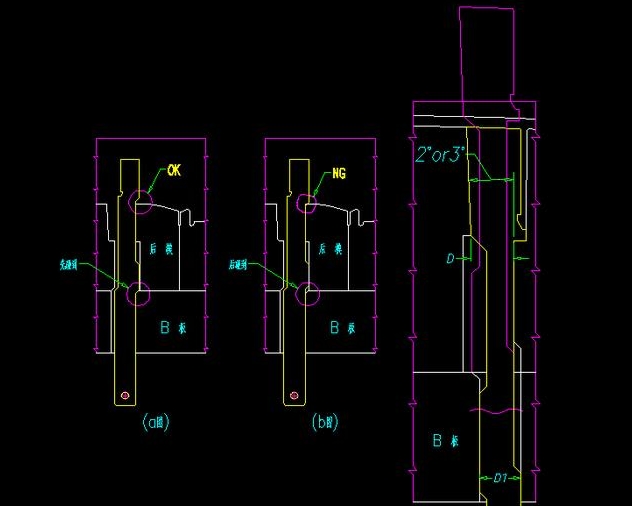

二.從上往下安裝的方式，

1)     D-D1>0.5mm以上.

2)   (a圖)T1>T時，OK(可以)。        (b圖)T1<T時，NG（不行）。

三.下圖是運動模擬示范:
